首页 >> ZS2000隧道除尘车

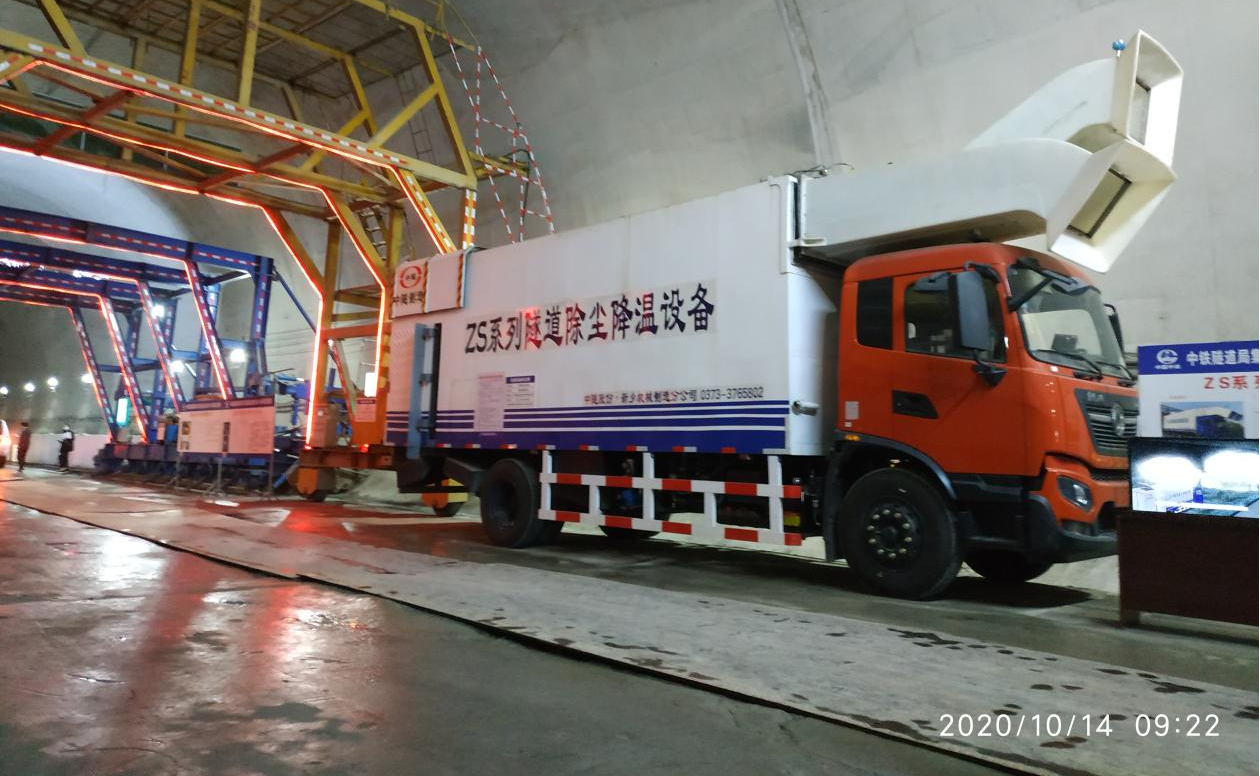

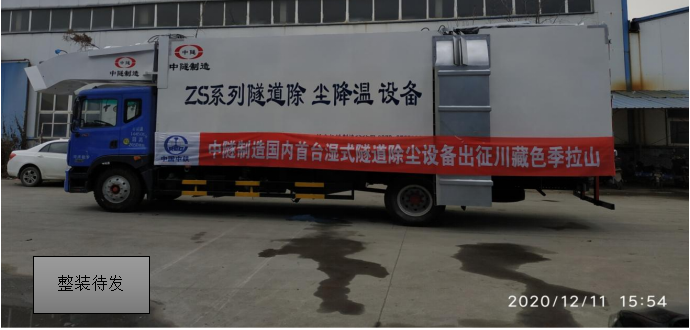

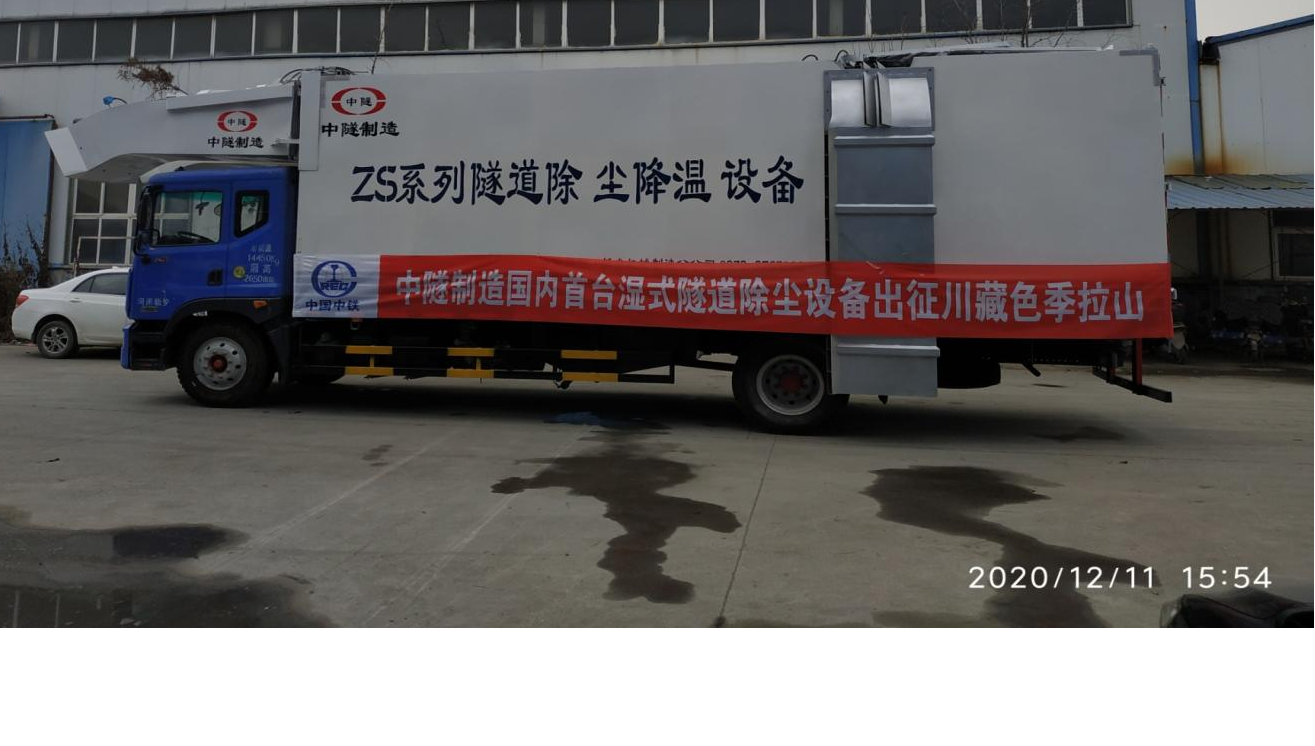

ZS2000隧道除尘车

产品型号:ZS-2000

水箱容积:5m³

适合截面:~120m²

整车功率:105Kw

整机尺寸:9000×2500×3800mm

处理能力:120000m³/h

除尘处理容积:30m³

控制方式:智能信息集成控制

24小时免费咨询热线 16637325772

PRODUCT INFO

产品介绍

 除尘车设备-吸尘(隧道施工烟尘净化设备)

通过在隧道施工过程中,隧道钻爆、装碴运输、喷射混凝土等施工过程会产生大量粉尘或浆雾,随着隧道的开挖,封闭性越来越强,与外界环境的联系也越来越小;且隧道中往来运输设备及相关施工机械较多,所产生的油污和烟尘气味较浓;粉尘和油烟导致施工环境恶劣,对施工人员的健康危害很大,所以就很有必要用到除尘设备,双诚生产的除尘车设备主要作用就是为了除尘或除烟。

ZS2000隧道除尘车

 除尘车设备原理及功能

河南新乡双诚环保烟尘净化设备是利用混式除尘原理,在湿式除尘的基础上进行深度开发,进一步提高各种粒径粉尘的拦截吸收效率,同时除尘车设备具有一定的增湿降温和改著现场油烟气味的功能,又提升了温度的控制功能。


除尘车设备原理及功能

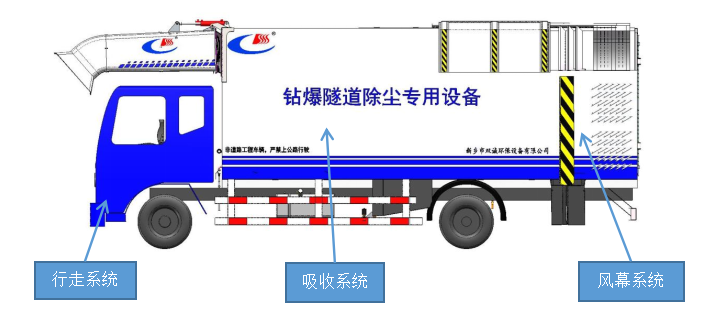

 Zs系列隧道除尘降温设备的系统结构简介

隧道除尘设备主要由行走系统、粉尘吸收系统(包括粉尘在线检测仪、引风机、无废气吸收伸缩、废气净化箱、循环水泵等)、照明和控制系统等组成。


Zs系列隧道除尘降温设备的系统结构简介

控制系统集成于驾驶室,司机在驾驶室即可进行操作;隧道除尘车设备操作屏实时显示水泵流量、水箱液位、引风口粉尘含量、出风口粉尘含量、气流速度、出口温度及引风口摆动角度等信息。


                    除尘车触摸屏                                             隧道除尘车触摸屏



根据隧道封闭程度加装风幕装置,将粉尘封锁在特定空间区域严格保证除尘效率。

头部圆弧型设计,使接收面积最大,吸尘口可以在水平至向上60°范国内调整仰角,以达到最佳吸尘效果。



除尘降温设备

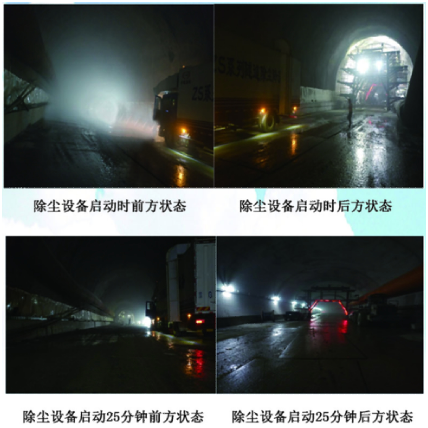

 除尘效果对比

除尘车效果对比


通过隧道除尘车设备开机前后对比,隧道内整体环境明显改善;能见度及空气质量基本与洞外无异,施工机械产生的油烟基本吸收完全,空气清爽宜人,得到了现场施工人员的广泛认可。


降温效果

根据检测结果:设备运行全程环境噪声检测为82~90dB;设备开始运行时,检测温度225℃,运行8分钟后,检测温度85,后续温度恒定为185


降温效果


《ZS系列隧道除尘降温设备》的主要功能为除尘,降温为辅助功能;其降温能力依据设备所加水的温度与环境温度的差值,一般情况下能将过滤气体的温度下降35

对降温有特殊需求的工作环境,需加装专用的制冷设备对循环水进行降温处理,可将环境温度降低0以上,同时设备总功率也须相应增大。

对于地热隧道等温度较高的场合,除尘设备降温效果尤其明显,而且不会造成隧道空气混度过饱和等情况,即处理后的洁净空气温度小于100%,一般为92x95%。


 除浆雾与柴油机烟雾

由于除尘车设备采用湿式除尘原理,该除尘设备对水泥喷射所产生的浆雾有着十分显著的吸收效果,不受干湿度的影响,不存在堵塞滤网或糊袋的顾虑。

对于施工机械工作过程中产生的油烟,可以通过配置专用的油烟吸收剂,将其溶于设备水箱内即可;一般配置浓度仅为千分之一左右,即可达到较好的除油烟去异味效果。



 隧道除尘车设备应用在场景

除尘车设备广泛应用于各种施工作业现场,除隧道施工之外,还可用于大型场站开挖、矿石开采、煤矿开采、水泥收尘、建筑爆破等环境,不但具有出色的除尘能力,同时兼有降温、吸收油烟异味等功能,且不受干湿条件的影响。

对于某些场地狭小,机械周转不便的场所,除尘车设备也可以不用驱动系统,直接以固定形式或简单行走装置的形式进行作业。



隧道除尘车设备应用在场景



 除尘设备性能特点

1、除尘车设备处理能力大,可以在4-10分钟内将双线铁路隧道的粉尘量降至合格标准;

2、除尘的同时,还可以吸收大量爆破产生的刺激性氮氧化物气体,改善隧道施工环境;

3、室内操作,自动化程度高,可以在线检測空气中粉尘含量,实现除尘车设备的智能化运行;

4、由于水的汽化要吸收一定热量,可以在一定程度上降低隧道内部温度;

5、除爆破和施工粉尘外还可以吸收喷射混凝土时产生的浆雾,且不受污染物干湿程度的影响;

6、除尘车设备所需除尘介质为水,循环利用周期长,只需定期排污即可;

7、能够大量吸收柴油机械排放的油烟尾气,进一步改善空气质量。





【整车技术参数】

产品名称

隧道除尘车

产品型号


总质量(Kg)

14450

罐体容积(m3)


额定载质量(Kg)

7990

外形尺寸(mm)

9995×2550×3760,

整备质量(Kg)

6265

货厢尺寸(mm)

8000×2470×2650

额定载客(人)


准拖挂车总质量(Kg)


驾驶室准乘人数(人)

3

鞍座最大载质量(Kg)


接近角/离去角(°)

19/13

前悬/后悬(mm)

1230/2675,1230/3165,1230/3485

轴荷(Kg)

5450/9000

最高车速(Km/h)

110,89





底盘技术参数】

底盘型号

EQ1141LJ9BDG

底盘名称

载货汽车底盘

轴距 (mm)

5600

轮胎规格

9.00R20,275/80R22.5 16PR

钢板弹簧片数

8/10+7

前轮距(mm)

1858,1891

燃料种类

柴油

后轮距(mm)

1806

排放依据标准

GB17691-2005国Ⅴ,GB3847-2005

发动机型号

排量(ml)

功率(Kw)




ISD180 50



4500



132

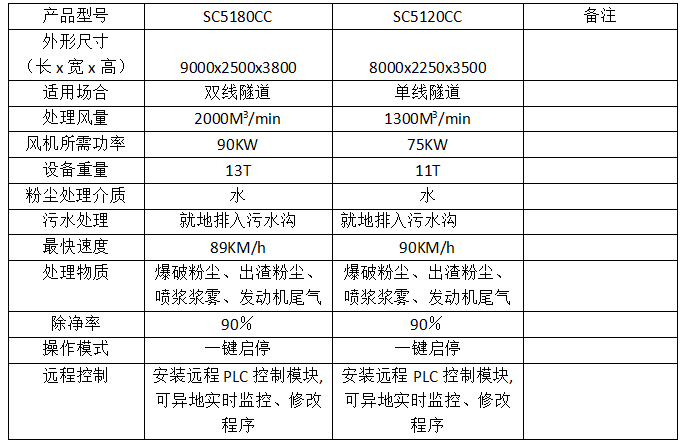

 隧道除尘车设备主要参数

序号

参数内容

技术参数

备注

1

整机外形尺寸(mm

9995X2420X3900mm


2

驱动底盘功率(Kw

132Kw


3

除尘处理箱容积(

30m³


4

水箱容积(

5m³


5

风机功率(Kw

90Kw

变频

6

处理能力(m³/min

2000m³/min


7

控制方式

智能信息集成控制

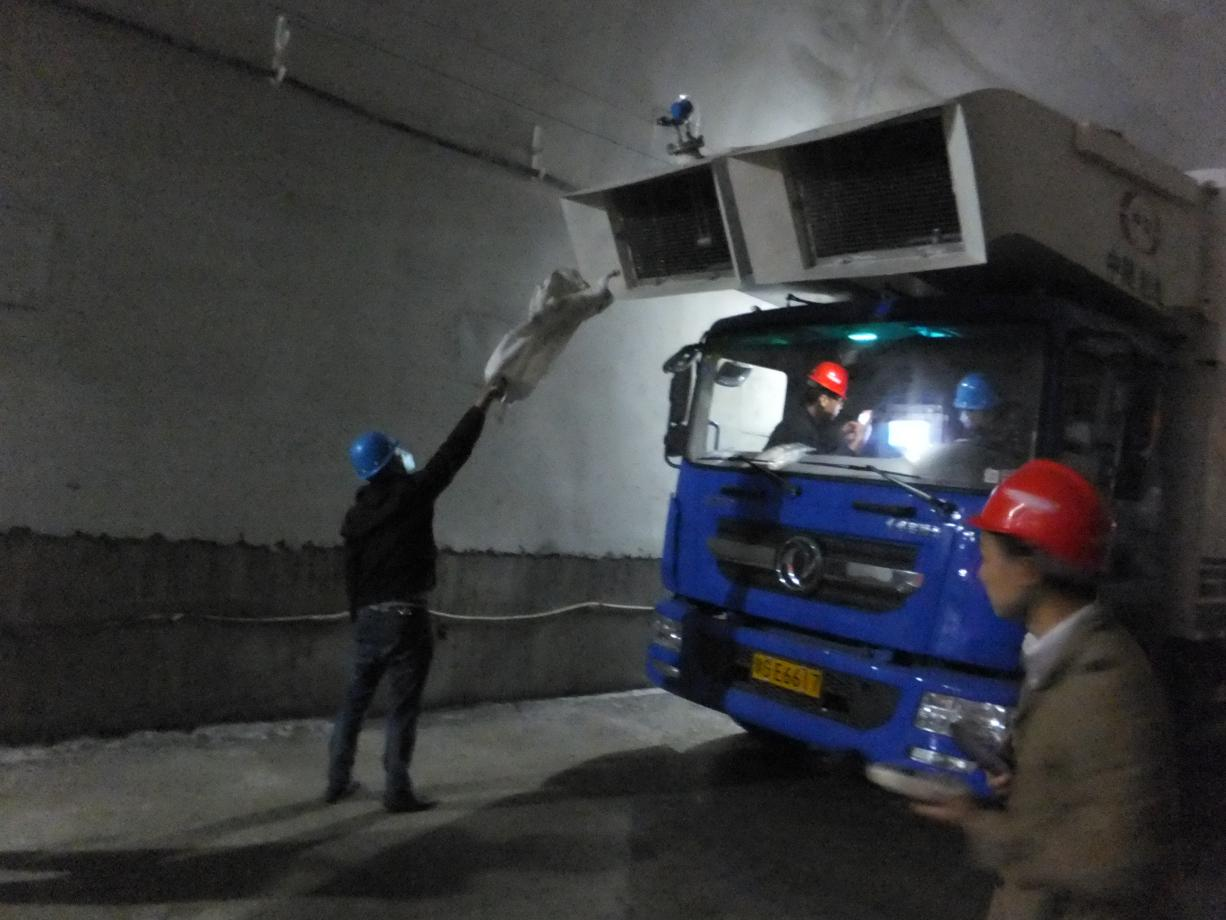

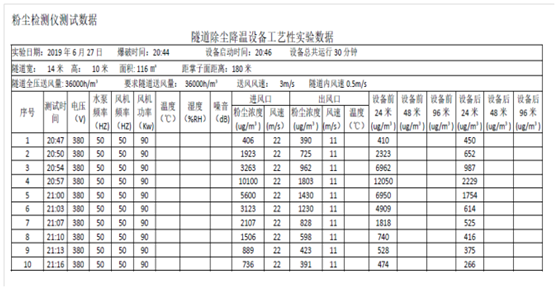

 隧道除尘车设备现场检测记录


隧道除尘车设备现场检测记录
